使用picoprobe调试树莓派PICO(附调试包)

· 阅读需 5 分钟
Skyone
Skyone
科技爱好者

看了下网上的树莓派调试的资料，要么使用 stlink，要么使用树莓派4B，要么按官方的来，使用一个树莓派PICO调试另一个，但连编译后的openocd都不给一个嘛。。。。。

今天来写一篇：在 Windows 下使用一个树莓派PICO调试另一个，基于官方的 picoprobe

准备材料：

  • 树莓派 PICO 两片
  • USB 线一根
  • 杜邦线若干

下载需要的资源​

按官方的教程，你需要编译专门的 openocd 、编译 picoprobe 固件、下载 USB 驱动

然而，这些我已经帮你们做好了，下载吧：树莓派PICO调试包

https://tc.skyone.host/share/picoprobe-debug.zip

包含以下文件：

├── interface
│   └── picoprobe.cfg  ---- openocd 配置文件
├── openocd.exe         ---- 特别编译的 openocd
├── target
│   └── rp2040.cfg     ---- openocd 配置文件
└── zadig-2.7.exe       ---- 安装 USB 驱动的程序

烧录调试固件​

这一步需要烧录 picoprobe固件（是烧录到用来调试的PICO，不是要调试的PICO哦）

在我分享的 树莓派PICO调试包 中找到 picoprobe.uf2

按住树莓派PICO的 BOOTSEL 按钮，USB 连电脑，把 picoprobe.uf2 拖入磁盘中

完成！

安装USB驱动​

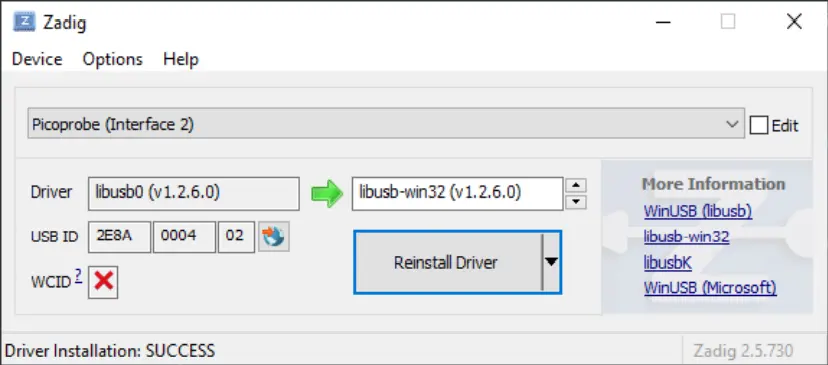

打开调试包的 zadig-2.7.exe，连接烧录过 picoprobe 驱动的 PICO，按如图选择：

安装USB驱动

等待驱动安装完成······

在调试包文件夹下运行以下命令：

./openocd -f interface/picoprobe.cfg -f target/rp2040.cfg -s tcl

如果显示以下内容，表示成功

Open On-Chip Debugger 0.11.0-g4f2ae61 (2022-05-30-21:15)
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : only one transport option; autoselect 'swd'
adapter speed: 5000 kHz

Info : Hardware thread awareness created
Info : Hardware thread awareness created
Info : RP2040 Flash Bank Command
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : clock speed 5000 kHz
Info : SWD DPIDR 0x0bc12477
Info : SWD DLPIDR 0x00000001
Info : SWD DPIDR 0x0bc12477
Info : SWD DLPIDR 0x10000001
Info : rp2040.core0: hardware has 4 breakpoints, 2 watchpoints
Info : rp2040.core1: hardware has 4 breakpoints, 2 watchpoints
Info : starting gdb server for rp2040.core0 on 3333
Info : Listening on port 3333 for gdb connections

接线​

USB拔掉，接线千万不要接错！！！

接线方式如下表

调试用的PICO要调试的PICO
GNDGND
GP2SWCLK
GP3SWDIO
GP4/UART1 TXGP1/UART0 RX
GP5/UART1 RXGP0/UART0 TX
VSYSVSYS

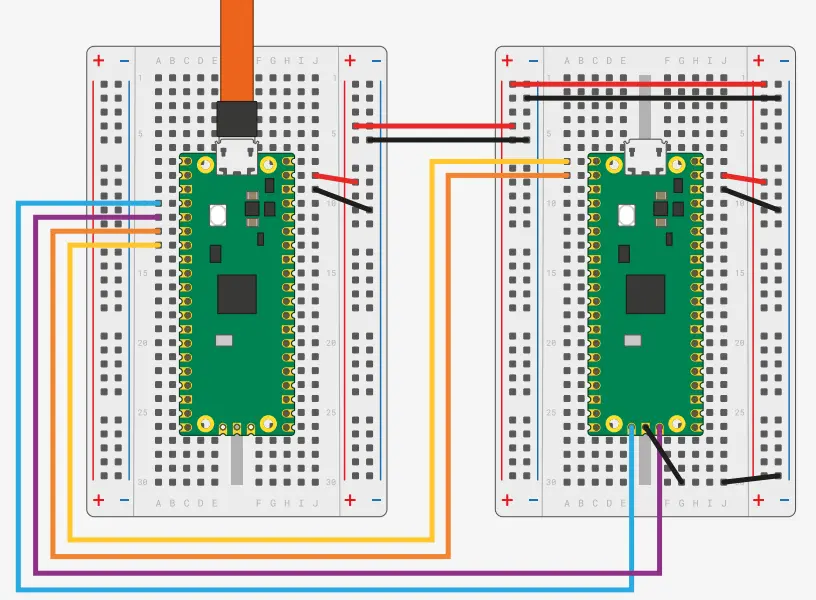

这里也贴一张官方给的图（在官方的getting-started-with-pico Appendix A: Picoprobe Wiring）

接线图

确认一遍没连错，进入下一步

开始调试​

这一步分两部分：命令行调试、IDE 调试

命令行调试​

将用来调试的PICO用USB连上电脑，在调试包目录运行：

./openocd -f interface/picoprobe.cfg -f target/rp2040.cfg -s tcl

然后在你 编译好的准备调试的固件的目录 打开一个新的命令行，运行：

arm-none-eabi-gdb <你编译的固件的名称>
------------------------------------------
(GDB) target remote localhost:3333
(GDB) load

烧录完成，开始调试把！

注：如果没有树莓派PICO的开发环境， 欢迎看我的另一篇很早前写的文章

IDE 调试​

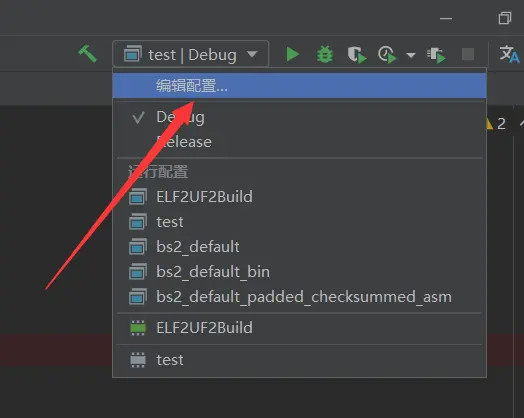

打开 Clion，加载你的项目，这里我以打印“1”的程序为例，右下角，选择 Debug 模式，并选择 编辑配置

编辑配置

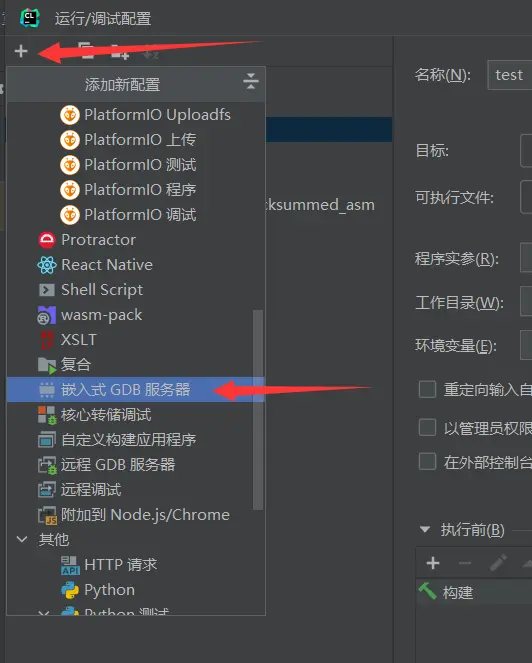

添加一个 嵌入式GDB服务器 的配置

添加配置

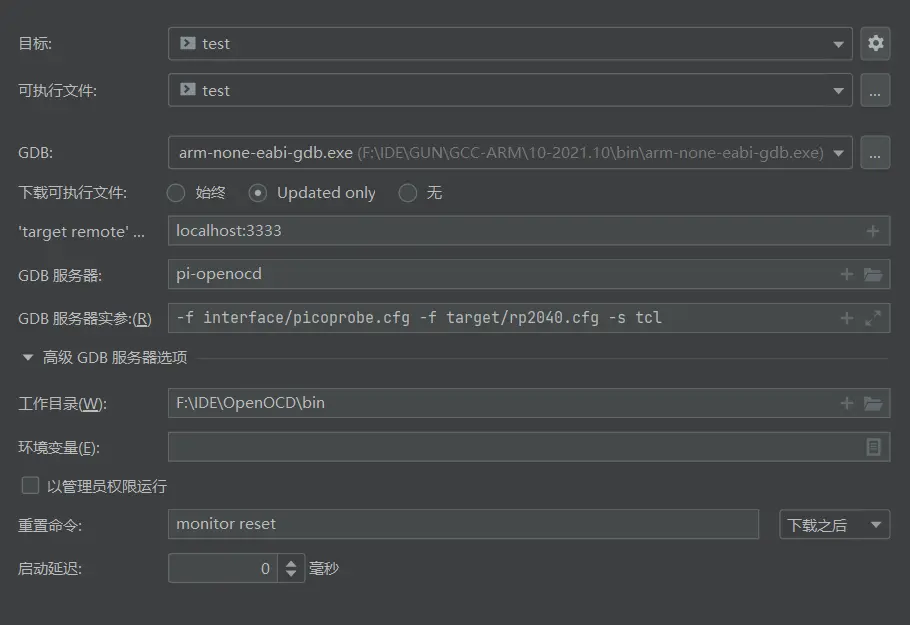

按如图所示的填，其中：

目标和可执行文件按你们的项目填

GDB ：选择 arm-none-eabi-gdb

GDB 服务器：选择调试包里的 openocd（这里我改了名字）

GDB 服务器参数：填 -f interface/picoprobe.cfg -f target/rp2040.cfg -s tcl

执行目录：填调试包的目录

填写配置

接下来这么做就不用我说了把

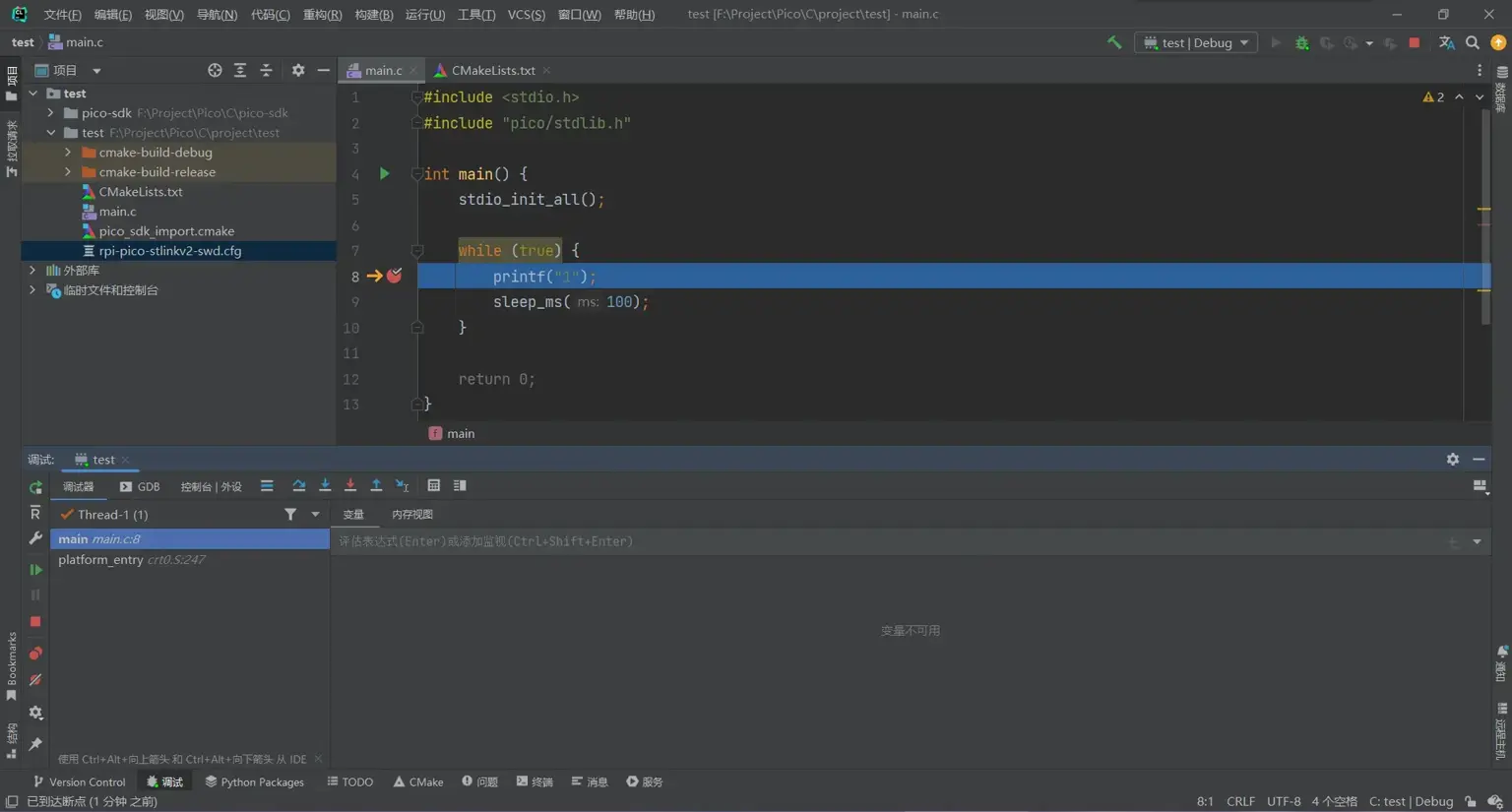

调试

【完】
